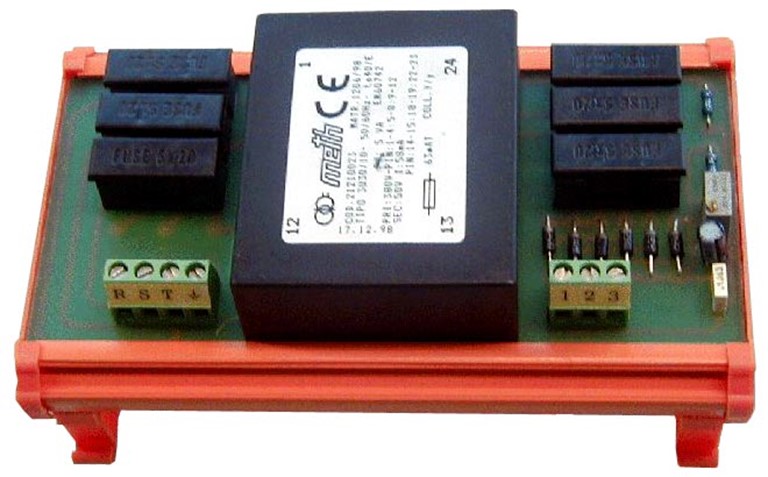

Das Modul FT380 wandelt die Drehstrom-Netzspannung 380V in ein Niederspannungssignal um. Seine Ausgangskennlinie von 0-5V ist proportional zur Eingangsspannung 380V. Das Ausgangssignal ist galvanisch durch einem Transformator getrennt. Die Primär- und Sekundär-Spannung sind mit Sicherungen abgesichert. Ein Abgleichtrimmer für die Ausgangsspannung von 0-5V steht dem Anwender zur Verfügung. Das Modul ist auf eine Tragschiene aufschnappbar. Seine Anwendung befindet sich in der Meßtechnik.
Technische Eigenschaften
- Eingangsspannung: 3x 380V Drehstrom
- Ausgangsspannung: einstellbar - 5V DC max. - kurzschlußfest
- Ausgangsstrom: 5mA - max.
- Primärsicherungen: 3 x 100mA
- Sekundärsicherungen: 3 x 100mA
- Tolleranz: 1.0%
- Arbeitstemperatur: -20 ÷ 80° C
- Anschluß: Schraubklemmen bis 1,5mm²
- Montage: Tragschiene NS32 oder NS35
- Gehäuseabmessung LxTxH: 142 x 86.5 x 85mm
Art.-Nr.: 48-48-01
