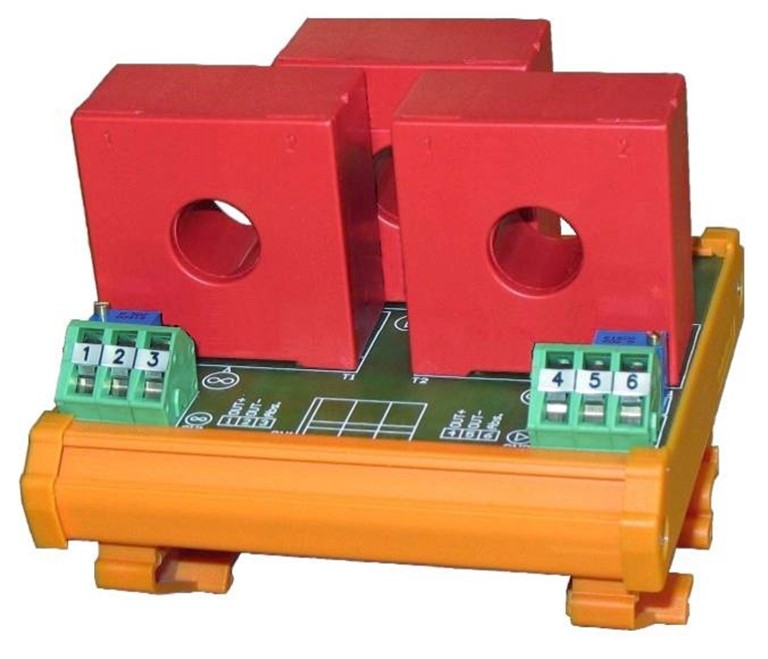

Das Modul IUC50 besteht aus zwei getrennten Strom-Spannungskonvertern. Es nimmt die abgegebene Leistung eines Drehstromverbrauchers und eines Wechselstromverbrauchers auf und wandelt diese in eine gleichgerichtete Spannung von 0-2,5V DC um und ist proportional zum Eingangsstrom von 0-50A. Die Ausgangskennlinie des Messumformers ist linear. Der Primär- und Sekundär-Schaltkreis sind mit geeigneten Stromwandlern voneinander getrennt. Ein Abgleichtrimmer für die Ausgangsspannung von 0-2,5V steht dem Anwender zur Verfügung. Das Modul ist auf eine Tragschiene aufschnappbar. Seine Anwendung befindet sich in der Meßtechnik.
Technische Eigenschaften
- Konverter 1: Drehstrom 0-50Amp.
- Konverter 2: Wechselsteom 0-50Apm.
- Ausgangsspannung: 0-2,5 V DC - kurzschlußfest
- Ausgangsstrom: 5mA max.
- Tolleranz: 0.8%
- Arbeitstemperatur: -20 ÷ 80 ° C
- Kabeldurchmesser: max. 12mm
- Anschluß: Schraubklemmen bis 1,5mm²
- Montage: Tragschiene NS35 oder NS32
- Gehäuseabmessung LxTxH: 78,5 x 86.5 x 90mm
|
IUC50 V+P |
mit zwei Konverter |
|
Art.-Nr.: 48-48-174 |
|
IUC50 V |
nur einen konverter |
|
Art.-Nr.: 48-48-179 |
