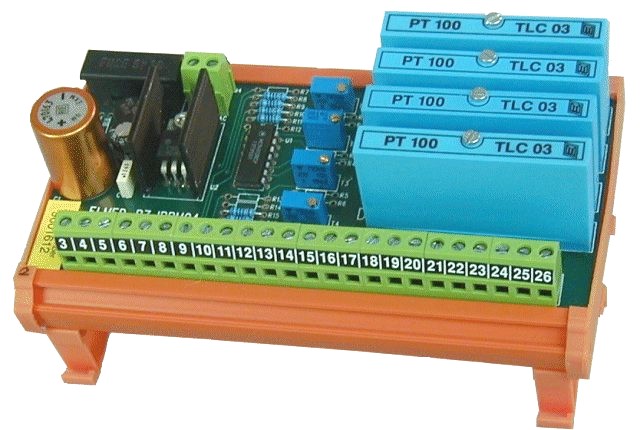

Das Messwertmodul IBRM04 dient zur Erfassung von 4 PT100-Sensoren. Das Modul wandelt den Widerstandswert der PT100-Sensoren in eine temperaturproportionale Spannung um. Die Ausgangskennlinien des Messumformers sind linearisiert. Die gesamten Verstärker sind in Hybridtechnik angefertigt (TLC05). Mit einer einfachen Versorgungsspannung wird das Modul betrieben. Die Anwendung findet man in der Mess- und Regelungstechnik.
Technische Eigenschaften
- Betriebsspannung: siehe Tabelle
- Stromaufnahme: 80 mA
- Sondenanschluß: 4xPT100
- Leiteranschluß PT100: 2, 3 oder 4 Leitersystem
- Temperaturbereich: siehe Tabelle
- Ausgangsspannung: siehe Tabelle
- Modul: TLC05 steckbar auf Sockel
- Arbeitstemperatur: -20 ÷ +80°C
- Anschluß: Schraubklemmen bis 1,5mm²
- Montage: Tragschiene DIN NS32 oder NS35
- Abmessungen LxTxH: 83,5x87x69 mm
|
Betriebsspannung |
Temperaturbereich |
Ausgangsspannung |
Art.-Nr. |
|
18÷36V AC |
-10 ÷ +10°C |
-5 ÷ +5V |
43-43-127 |
|
18÷36V AC |
-100 ÷ +100°C |
-5 ÷ +5V |
43-43-128 |
|
18÷36V AC |
-400 ÷ +400°C |
-5 ÷ +5V |
43-43-129 |
|
18÷36V DC |
-10 ÷ +10°C |
-5 ÷ +5V |
43-43-148 |
|
18÷36V DC |
-100 ÷ +100°C |
-5 ÷ +5V |
43-43-149 |
|
18÷36V DC |
-400 ÷ +400°C |
-5 ÷ +5V |
43-43-150 |
|
18÷36V AC |
-10 ÷ +10°C |
0 ÷ 10V |
43-43-139 |
|
18÷36V AC |
-100 ÷ +100°C |
0 ÷ 10V |
43-43-140 |
|
18÷36V AC |
-400 ÷ +400°C |
0 ÷ 10V |
43-43-141 |
|
18÷36V DC |
-10 ÷ +10°C |
0 ÷ 10V |
43-43-151 |
|
18÷36V DC |
-100 ÷ +100°C |
0 ÷ 10V |
43-43-152 |
|
18÷36V DC |
-400 ÷ +400°C |
0 ÷ 10V |
43-43-153 |
