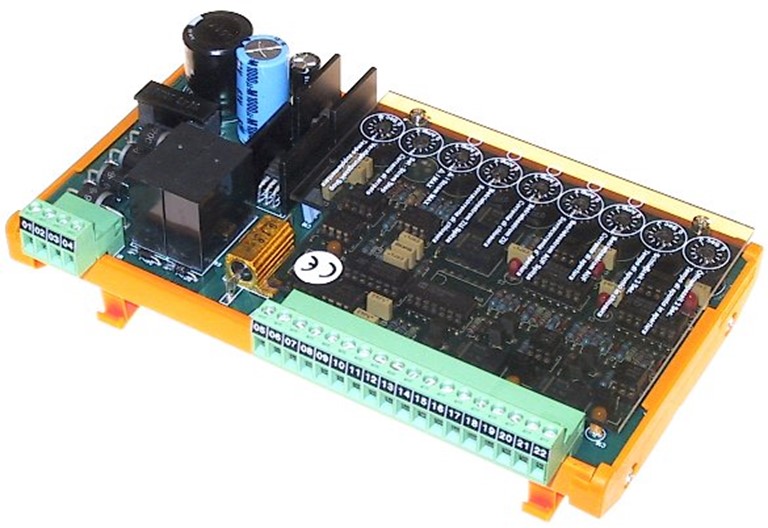

Das neuentwickelte Modul MUR02 dient zur Steuerung und Regelung von elektrischen Stellmotoren und deren Hydranten. Die gesamten Parameter des Stellmotors können mit Hilfe von Potenziometern am Modul eingestellt werden. Die Ausgangsströme des Moduls unterscheiden sich in 3 verschiedene Funktionen: Anfahr-, Betriebs- und Überstrom. Für die Steuerung des Stellmotors eines H20-Hydranten bedarf es einer individuellen Leistungs- bzw. Stromregelung für das Öffnen und Schließen. Begibt sich der Hydrant beim Schließen oder Öffnen in seine Endlage, so wird er vom eingestellten Überstrom und deren Zeitglied abgeschaltet. Steuerbefehle zum Öffnen und Schließen des Hydranten, sind auf einer 18poligen Anschlußklemme untergebracht. Verschiedene Led zeigen den jeweiligen Betriebszustand an. Die Anwendung findet man in Beschneiungsanlagen für die Steuerung und Regelung von Stellmotoren bzw. H20-Hydranten.
Technische Eigenschaften
- Betriebsspannung: 24V AC-DC
- Ausgangsstrom: einstellbar von 0-4 Amp. Gleichstrom
- Leistungsregelung: PWM stufenlos
- Parameter T1: Zeit für Spitzenanfahrstrom Öffnen 0÷3 sec.
- Parameter T2: Zeit für Spitzenanfahrstrom Schließen 0÷3 sec.
- Parameter T3: Anfahrstrom Öffnen 0-4 Amp.
- Parameter T4: Spitzenanfahrstrom Öffnen 0-4 Amp.
- Parameter T5: Anfahrstrom Schließen 0-4 Amp.
- Parameter T6: Spitzenanfahrstrom Schließen 0-4 Amp.
- Parameter T7: Überstrom 0÷4Amp.
- Parameter T9: Zeitdauer für Überstrom 0÷10 sec.
- Steuerung 1: AUF mit Endschalter
- Steuerung 2: ZU mit Endschalter
- J3 und J4: Endschalter NC auf NA invertieren
- Arbeitstemperatur: -20 ÷ +80° C
- Anschluß: steckbare Schraubklemme bis 1,5mm²
- Montage: Tragschiene DIN NS32 oder NS35
- Abmessungen: 195x104x65 LxHxT
- Gewicht: 300 Gramm
Art.-Nr.: 46-46-09
