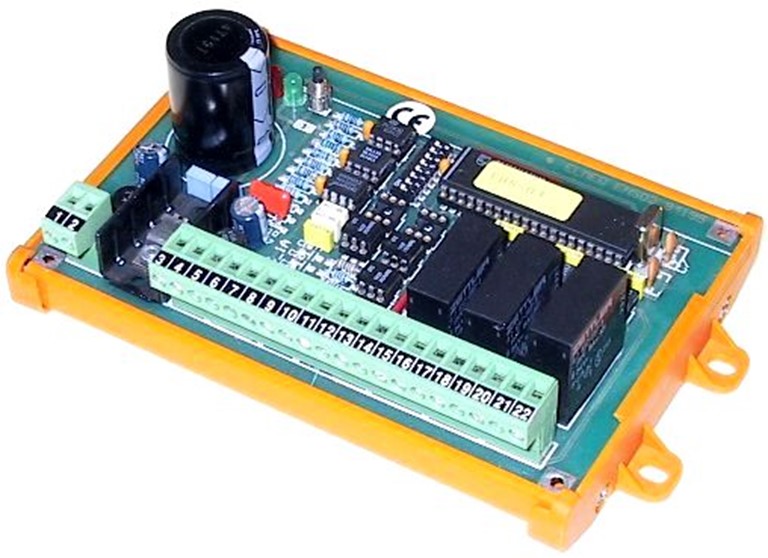

Das microprozessorgesteuerte Endcoder-Modul EHS02 dient zur Steuerung und Überwachung der Positionierung von Stellmotoren. Die von den Endcodern erhaltenen Impulse werden dem Microprozessor zugeführt und für die Regelung weiterverarbeitet. Sämtliche Werte wie Minimum- und Maximum-Grenzwerte können mit dem Modul EHS02 eingegeben werden. Die abgespeicherten Werte werden einem nicht-flüchtigem Speicher zugeführt, welcher bei Stromausfall die gespeicherten Werte behält. Steuerbefehle und Relaisausgänge sind auf einer 20poligen Anschlußklemme untergebracht. Verschiedene Led zeigen den jeweiligen Betrieb oder Programmierzustand an. Die Anwendung findet man für die Regelung von Stellmotoren mit genauer Positionierung.
Technische Eigenschaften
- Betriebsspannung: 24V AC-DC
- Stromaufnahme: bei 24V 250mA
- Ausgangsrelais AUF: 8 Amp. 1 Wechsler
- Ausgangsrelais ZU: 8 Amp. 1 Wechsler
- Alarmausgang: 8 Amp. 1 Wechsler
- Endcoder: SAIET
- Microcontroller: 8051-Familie
- Arbeitstemperatur: -20 ÷ +80°C
- Anschluß: steckbare Schraubklemme bis 1,5mm²
- Montagebefestigung: 167x38mm Bohrung 4mm
- Abmessungen: 155x110x80 mm LxHxT
- Gewicht: 300 Gramm
Art.-Nr.: 46-46-11
