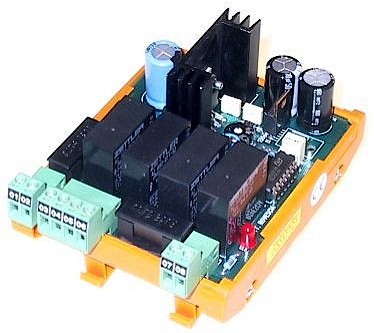

Das Steuermodul BLA01 dient in Verbindung mit dem Steuergerät SKS01 für die Ladung der Batterie sowie für die automatische Schließung der H20-Hydranten. Bei Stromausfall schließt das Modul mit Hilfe der Batterie den H20-Hydranten. Ein geeigneter Spannungsregler sorgt für eine konstante Ladung der Batterie. Die Schließzeit kann mit einem Potenziometer eingestellt werden. Nach Ablauf der Schließzeit schaltet sich das Modul automatisch von der Batterie ab, sodaß sich auch nicht durch einen geringsten Strom die Batterie entleeren kann. Eigene Led zeigen den jeweiligen Betriebszustand an.
Technische Eigenschaften
- Versorgungsspannung: 24 V AC/DC
- Ausgangsrelais Hydrant: 2facher Wechsler 8A für Gleichstrom
- Ausgangsrelais Freigabe: 1 Schließer
- Abfallzeit: 0,5 - 5 Minuten - einstellbar
- Batterieladestrom: 360mA - begrenzt
- Batterieladespannung: 27,5V einstellbar für Batterie 2x12V
- Ledanzeige: Versorgungsspannung vorhanden - grün
- Ledanzeige: Batterie wird geladen - grün
- Ledanzeige: Batterie falsch angeschlossen - rot
- Glassicherung: 5 Amp. für Batterie
- Glassicherung: 1,6 Amp. für Versorgung
- Arbeitstemperatur: -20 - +80 °C
- Anschluß: steckbare Schraubklemmen bis 1,5mm²
- Montage: Tragschiene DIN NS32 oder NS35
- Abmessungen LxTxH: 110x87x69mm
- EU-Norm: geprüft
Art.-Nr.: 43-43-68
