- Betriebsspannung: 9-36V DC
- Stromverbrauch: c.a. 16mA ø (GPRS-Version)
- Schnittstellen: RS485, USB, Bluetooth, WLAN (Optional: RS232, SDI-12)
- Datenübertragung: integriertes GPRS-Modul oder LoRa-Modul
- 4 Anschlüsse für Pt100-Temperatursensoren
- 2 Sonden-Anschlüsse mit 24V-Versorgung und einstellbare Analogeingänge:
0-10V oder 4-20mA (z.B. Windgeschwindigkeit oder Windrichtung) - 2 Sonden-Anschlüsse mit 12V-Versorgung und einstellbare Analogeingänge:
0-10V oder 0-1V (z.B. Feuchte oder Globalstrahlung) - 1 Blattnassfühler-Anschluss (BNF04)
- 3 Digitaleingänge für das Erfassen von Schalterstellungen (Thermo- oder Pressostat) oder das Zählen von Impulsen (z.B. Niederschlagsensor)
- 4 Analogeingänge (0-10V oder 0÷5V), die alternativ auch als zusätzliche Digitaleingänge genutzt werden können
- 2 zusätzliche Sonden-Anschlüsse (AUX1 und AUX2) die mit intern austauschbaren Steckkarten individuell an die anzuschließende Sonde angepasst werden können. (z.B. weitere Temperaturen und Blattnassfühler oder auch neue noch unbekannte Sonden und Sensoren)
- 1 Anschluss für die Bodenfeuchtesonde BNF40-S mit RS485-Interface 12V-Versorgung.
- 3 Digitalausgänge: Ein Relaiskontakt (Schließer 6A 230V) und 2 Transistorausgänge (Open-Collector max. 50mA auch als Relaistreiber verwendbar)
- Anschluss: steckbare Schraubklemmen
- Montage: Tragschiene DIN NS32 oder NS35
- Abmessungen (mit Antenne): 221×103×60mm (L×B×H)
Typ
Datenübertragung
Art.-Nr.
RES05
mit GPRS-Modul
48·48·249
RES05
mit LoRa-Modul
48·48·252

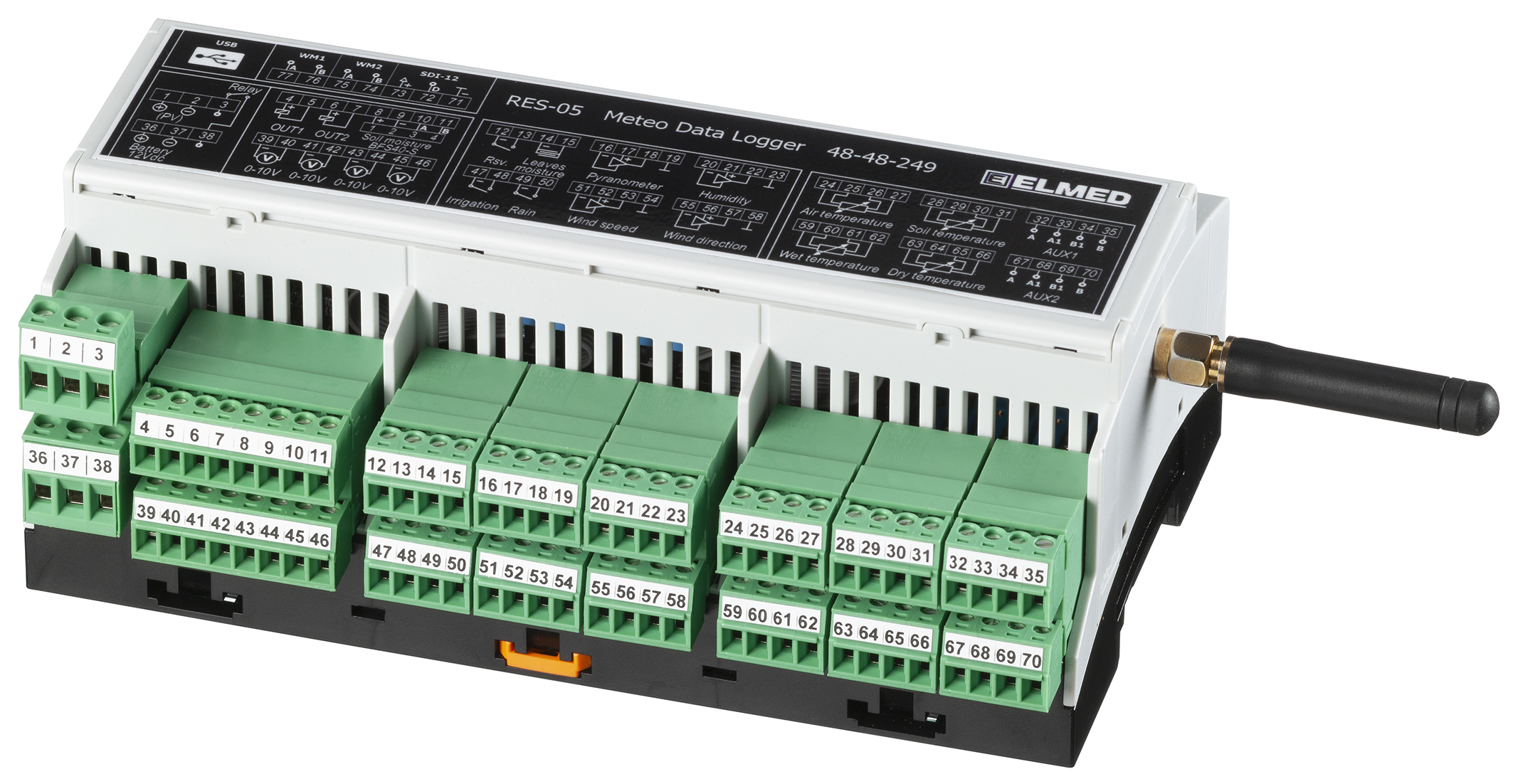

Die kompakte Schaltzentrale zur Aufzeichnung von Wetterdaten
Die elektronischen Geräte haben sich in den letzten Jahren rasant weiterentwickelt, sind zunehmend kompakter, leistungsstärker und besser geworden – vor allem im Hinblick auf die Energieeffizienz. Auch neue Funktechnologien haben neue Möglichkeiten eröffnet. Die Entwicklung dieses neuen Geräts entstand aus der Notwendigkeit, eine neue, zukunftsfähige Plattform zu erschaffen.

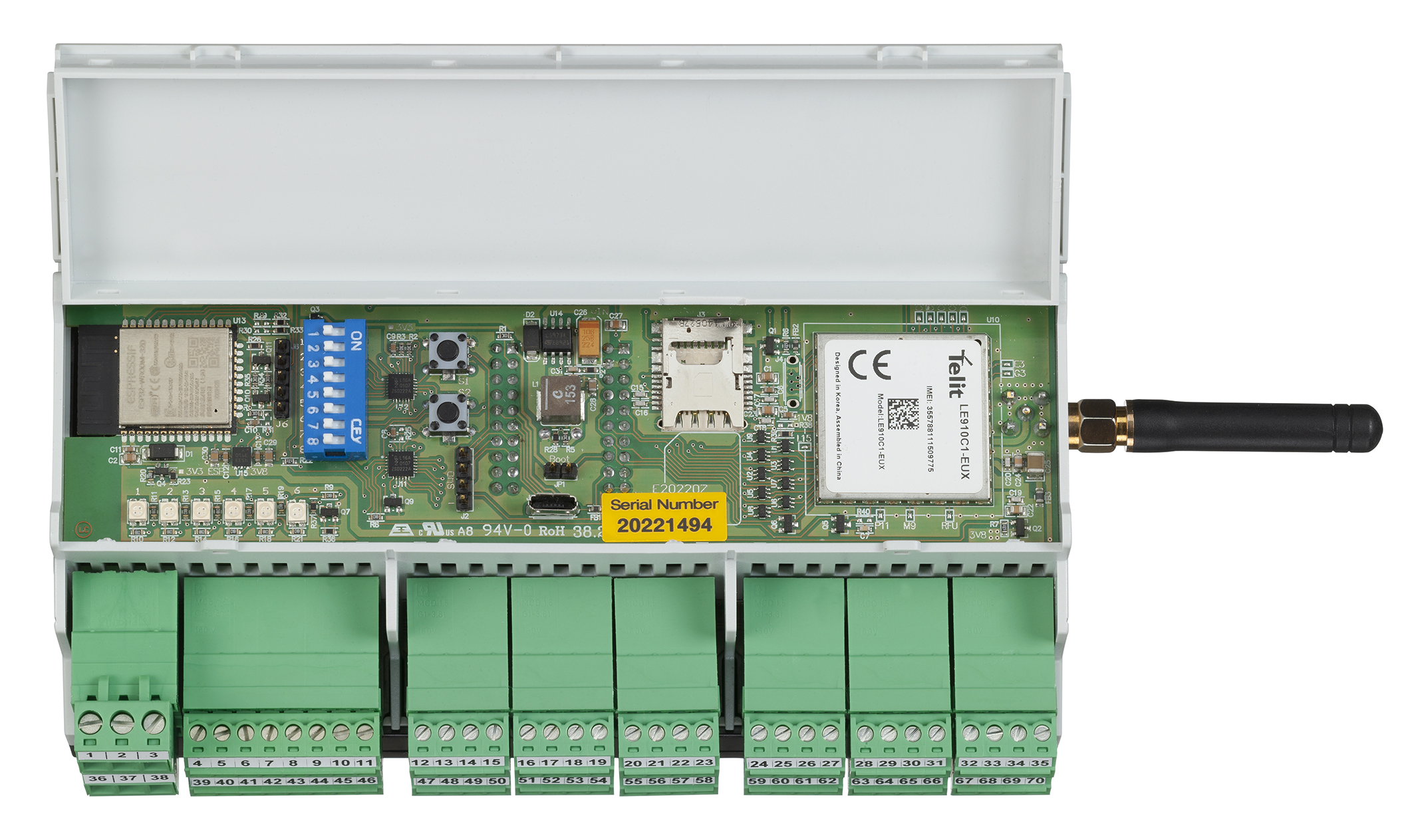

Das Modul besteht aus einem leistungsstarken, stromsparenden 32Bit-Mikrocontroller und einer Reihe an präzisen Analog-Digital-Wandlern. Sämtliche Funktionen wurden mit gezieltem Fokus auf die Energieoptimierung entwickelt. Dank dieser energiesparenden Funktionsweise und der kompakten Bauweise, kann beim Einsatz als Wetterstation eine kleinere Batterie verbaut werden. Präzise Messergebnisse werden mittels drahtloser Datenübertragung an die Elmed-Cloud übermittelt und sind somit jederzeit und überall verfügbar. Somit kann rasch auf Veränderungen reagiert werden.
