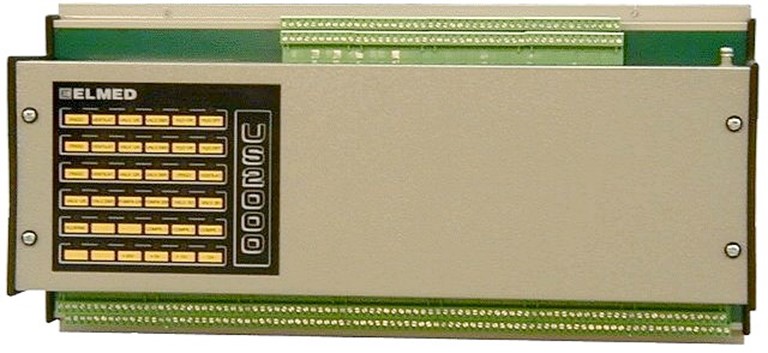

Die frei programmierbare Unterstation US2000 wird zur Messung und Regelung von Kühlzellen in Obstlagerhäusern eingesetzt. Die gesamte Steuerung beinhaltet die Regelung von 4 Lagerzellen. Die sich in den Zellen befindlichen Sensoren,Temperatur, Feuchte, Abtauung usw. werden über ein Vierleiter-System der Unterstation zugeführt. Durch geeignete Hybridbausteine werden die Temperaturwerte mit einem linearen Ausgangssignal dem Prozessor weitergegeben. Die gesamten Eingabeparameter der Unterstation US2000 werden mittels einer seriellen Schnittstelle am PC eingegeben. Das interne Ablaufprogramm arbeitet autonom auch ohne PC.
Technische Eigenschaften
- 4 Temperatureingänge für Kühlung
- 4 Temperatureingänge für Fruchttemperatur
- 4 Temperatureingänge für Fruchttemperatur
- 4 Temperatureingänge für Auswurftemperatur
- 4 Temperatureingänge für Glykol-Vorlauf
- 4 Temperatureingänge für Glykol-Rücklauf
- 4 Feuchteeingänge für Befeuchtung
- 1 Temperatureingang für Tanktemperatur
- 1 Temperatureingang für Aussentemperatur
- 1 Temperatureingang für Aussenfeuchte
- 4 Stromeingänge für die Ventilatorströme
- 4 Stromeingänge für die Glykolpumpenströme
- 4 Ausgänge 4-20mA für Glykolventile
- 2 Druckeingänge für Kondensatorregelung
- 1 Drehstromeingang für die Netzspannung
- 4 Digitaleingänge für Zellentüren AUF/ZU
- 10 Digitaleingänge für Alarmzustände
- 4 Relaisausgänge für Ansteuerung Kühlung
- 4 Relaisausgänge für Ansteuerung Ventilatoren
- 4 Relaisausgänge f. Ansteuerung Befeuchtungsventile
- 4 Relaisausgänge für Ansteuerung Abtauventile
- 2 Relaisausgänge für Kondensatorensteuerung AUF
- 2 Relaisausgänge für Kondensatorensteuerung ZU
- 1 Relaisausgang für Befeuchtungspumpe
- 1 Relaisausgang für Abtaupumpe
- 1 Relaisausgang f.Entleerungsventile der Befeuchtung
- 3 Relaisausgang für Ansteuerung der Kompressoren
- 4 Analogeingänge für Zellendruck
- 4 Analogeingänge für Reserve
- 8 Analogeingänge für Zellendruck
Technische Daten
- Netzversorgung: 24V
- Leistungsaufnahme: 100VA
- Temperatureingänge: Hybridverstärker
- Protokoll: RS422
- Übertragungsgeschwindigkeit: 19.200 Baud
- Anschluß: steckbare Schraubklemmen bis 1,5mm²
- Schutzart: IP50
- Maße: 490x230x135mm LxTxH
- EU-Norm: CE geprüft
- EU-Norm: IEC1000-4-2 ICE1000-4-4 EN55022
Art.-Nr.: 47-47-17
