Sprühsystem SpgTab

Das Sprühsystem SpgTab wird im Bereich des Obst- und Weinbaus eingesetzt. Es dient als Steuer- und Regelgerät für landwirtschaftliche Sprühanhänger, welche für Traktoren konzipiert sind.

Das SpgTab in Kombination mit dem Steuermodul SPG22 und die daran angeschlossenen Sensoren stellen ein exakt geregeltes Sprühsystem für die moderne Landwirtschaft dar.
Die Stärken des Sprühsystems liegen ganz klar im wirtschaftlichen und ökologischen Bereich. Die Regelung garantiert einen konstanten Druck an den Sprühventilen, so ist es sehr leicht möglich, die Spritzmittelmenge genau zu dosieren und konstant die gewünschte Menge zu versprühen.

Das System besteht aus einer Anzeigeeinheit (SpgTab), einer Bedieneinheit (SPT08) mit Joystick, Tasten und Schalter, dem Steuermodul (SPG22), einem Ventil-Stellmotor und verschiedenen Sensoren. Das Bediengerät besitzt einen übersichtlichen Touch-Monitor und wird direkt in der Fahrerkabine des Traktors montiert. Das Steuermodul wird am Tankwagen angebracht und ist mit allen Komponenten der Sprühsteuerung verbunden. Die gemessenen Werte des Düsendrucks und der Füllmenge im Tank, werden von einer Drucksonde und einer Inhaltssonde (IDS05) aufgenommen und dem Regelmodul zur Verfügung gestellt.

Das Tablet wird über eine Halterung im Traktor befestigt und kann flexibel eingestellt werden.

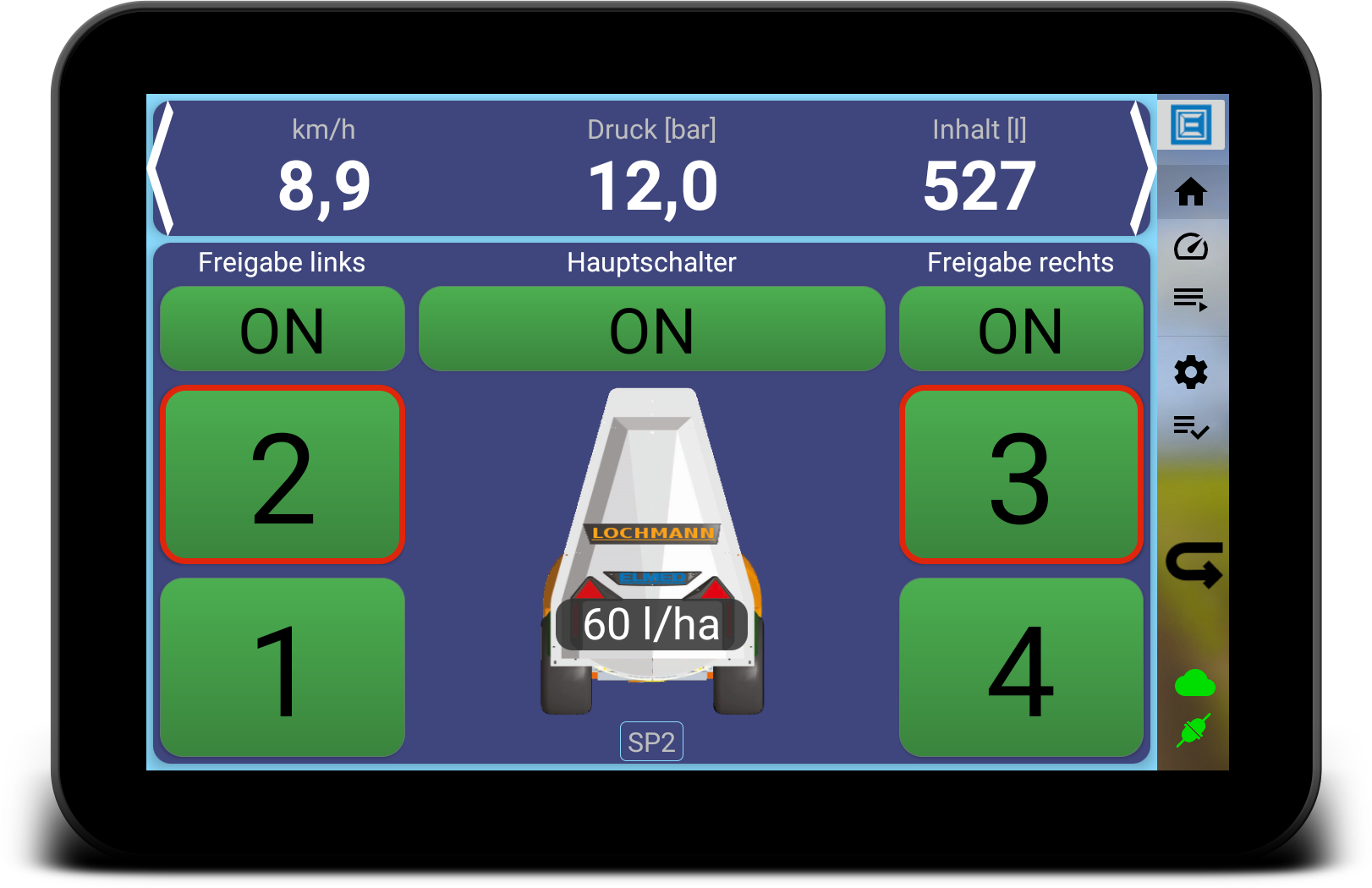

Das SpgTab ist ein 10" Android Tablet mit Farb- und touchdisplay sowie integriertem WiFi, BT, und GPS.
Zusätzlich sind Modelle mit Sim-Karten Slots verfügbar, wodurch das Tablet autonom Cloudfähig verwendet werden kann (Andernfalls können Sie die Verbindung bspw. über Ihr Smartphone bereitstellen).

Die App welche speziell für Android Tablets entwickelt wurde, erhält über den Google Play Store aktualisierungen damit und kann darüber hinweg auch den Joystick (SPT08) und SPG22 Firmware aktualisieren.

SpgTab ist der Dreh- und Angelpunkt zwischen Anzeige und Steuerung. Aktuelle Messungen und abgeschlossene Behandlungen werden Live in die Cloud übertragen. Befehle können schnell und präzise vom Joystick aus durchgeführt werden und Werte groß leserlich auf dem Display angezeigt werden.

SPT08

Über den Joystick können schnelle und präzise Befehle an den Sprüher gegeben werden.

Der Joystick besitzt

  • 2 Achsen
  • 3 Tasten
  • 2× 2-Wege-Schalter
  • 1 Kippschalter

Dadurch können folgende Funktionen verwendet/geändert werden (und je nach Zusatzsysteme erweitert):

  • Druck
  • Anzeige
  • Ventile (Links, Rechts, Beidseitig)
  • Sektoren (Links, Rechts)
  • Abdeckungen (Links, Rechts)
  • Zusatzrelais

Der Joystick ist über Bluetooth mit dem SpgTab und über ein Kabel mit der SPG22 verbunden. Zustzlich kann das SpgTab an das SPT08 angeschlossen werden damit der Akku geladen wird. Durch die Kabellose Übertragung und den Akku können Sie das SpgTab auch in der näheren Umgebung des Sprühers bspw. zum Testen der Düsen oder beim Auffüllen des Tanks mit sich führen.

SpgWeb

Ganz im Sinne von Landwirtschaft 4.0 können Sie über die Cloud Ihre Sprüher in Echtzeit beobachten, Sprühauftrage senden und frühere Behandlungen ansehen.

Notfalls können Sie auch einzelne Ventile schalten oder alle Ventile ausschalten.

Art.-Nr. SpgTab-KIT: 52-52-123
