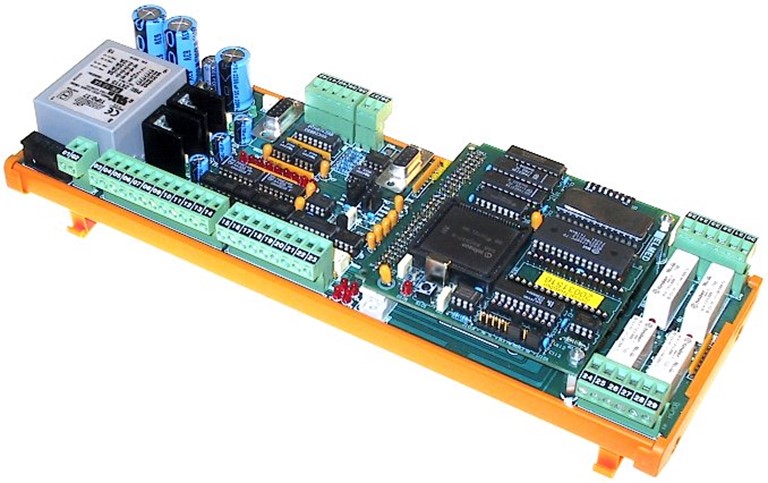

Das Microprozessor-Modul RCP06 dient zur Steuerung und Regelung von Prozessanlagen. Mehrere serielle Schnittstellen stehen dem Anwender zur Verfügung. Ein 12-Bit-Analog-Digital-Wandler wandelt mit Hilfe eines Multiplexer die Analog-Eingänge in Digitalsignale um. Die gesamten Digitalein– und -ausgänge werden mit Hilfe von „Led“ angezeigt. Mit Hilfe eines DIP-Schalters und zusätzlichen „Led“ können die Adressen frei gewählt werden. Eine W.B.-Schaltung sorgt für den einwandfreien Betrieb. Die gesamten Schnittstellen sowie Ein– und Ausgänge sind galvanisch getrennt. Das Modul ist auf eine Tragschiene aufschnappbar. Seine Anwendung befindet sich in verschiedenen Industrieanlagen.
Technische Eigenschaften
- Betriebsspannung: 230V 50 Hz
- Schnittstellen: 1x RS232, 1x RS485, 1xRS422, 1x E²-Bus
- Analogwandler: 12 Bit-Auflösung, 34µs
- Analog: 8 Eingänge +/- 12V Spannung
- Adressierung: 8 DIP-Switch-Schalter
- Anzeige: 4 Led rot
- Eingänge: 8 Optokoppler 20mA
- Ausgänge: 4 Wechsler zu je 8 Amp.
- Arbeitstemperatur: -20 bis +80°C
- Anschluß: steckbare Schraubklemmen bis 1,5mm²
- Gehäuseabmessung: 290x109x80mm LxTxH
- Montage: Tragschiene DIN NS32 oder NS35
- Gewicht: 500 Gramm
- EU-Norm: geprüft
Art.-Nr.: 48-48-110
