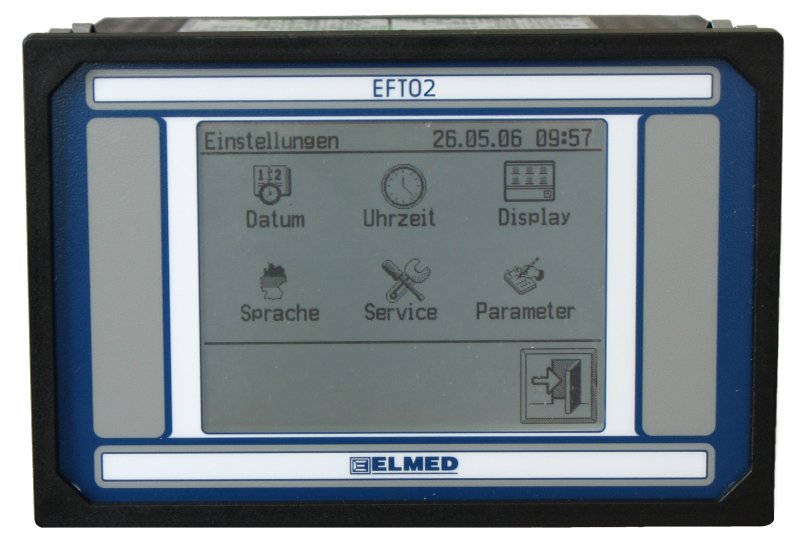

Das Mikrocontroller-Modul EFT02 enthält einen 16/32 Bit ARM Mikrocontroller und ist als komplettes Steuer und Bediengerät einsetzbar. Der leistungsfähige, frei programmierbare Mikrocontroller und das übersichtliche und ebenfalls frei gestaltbare Touchdisplay, erlauben einen enormen Freiraum in der Realisierung verschiedenster Applikationen. Das EFT02 ist als Einbaugerät in Schaltschränken für den industriellen Einsatz konzipiert. Diese Ausrichtung ist bei der Bestückung an Schnittstellen ebenso erkennbar, wie bei den Schraubklemmen, über die alle elektrischen Signale mit der Mikrocontroller-Einheit verbunden werden. Es stehen weiters eine Vielzahl an digitalen und analogen Ein- und Ausgängen zur Verfügung. Somit können umfangreiche Projekte mit mehreren Sensoren und Aktuatoren realisiert werden. Beim Display handelt es sich um ein grafisches Touchpanel, welches eine Auflösung von 320x240 Pixel und eine schwarz/weiße Darstellung aufweist. Somit sind bildliche Darstellungen und Anzeigen von Diagrammen sehr wohl einfach und bequem machbar.
Technische Leistungsmerkmale:
- 16/32 Bit Mikrocontroller der ARM-Familie
- Schaltschrank Einbaugehäuse
- Abmessungen: (HxBxT) 95,75x144x120mm
- Schalttafelausschnitt: (HxB) 91x137mm
- Betriebsspannung: 230VAC 50Hz
- Display: 3,5 Zoll (schwarz/weiss) 320x200 Pixel mit LED Hintergrundbeleuchtung
- Feste Schnittstellen: 1x USB, 1x RS232
- Universelle Schnittstellen: 2x konfigurierbar als RS232, RS422, RS485
- Digitale Eingänge: 16
- Analoge Eingänge: 7 (davon 3x Hybrid)
- Relais-Ausgänge: 11
