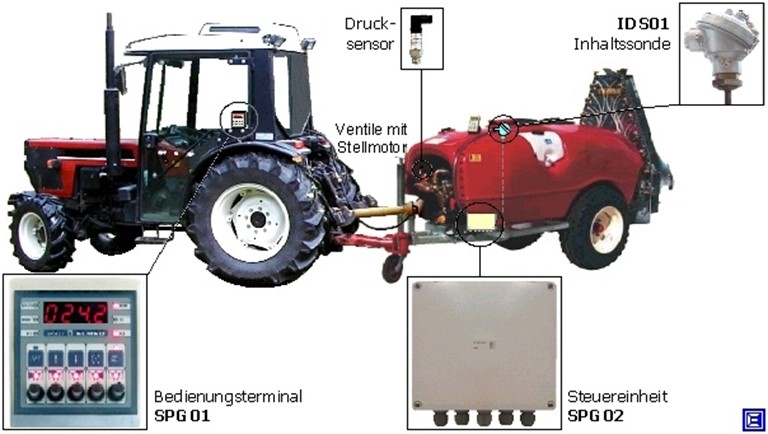

Das Steuergerät SPG02 dient in Verbindung mit einem Stellmotor, Bedienungsterminal SPG01, Drucksonde und einer Inhaltssonde IDS01 für die Regelung und Steuerung eines konstanten Betriebsdruckes. Unabhängig von der Geschwindigkeit und Umdrehungen der Druckpumpe kann ein konstanter Druck an den Ausgangsdüsen gewährleistet werden. Mit Hilfe einer elektronischen Drucksonde wird der Pumpendruck erfasst und einem elektronischen Stellregelkreis zugeführt. Sämtliche Parameter wie Sollwert können über das Bedienungsterminal eingegeben werden. Durch die Betätigung von manuellen Schaltern am Bedienungsterminal können die Teilbreiten ein- und ausgeschaltet werden. Mit Hilfe eines einzigen, manuellen Schalters werden alle eingeschalteten Teilbreiten ausgeschaltet.
Die neu entwickelte Inhaltsanzeige, welche mittels Mikroprozessor den Inhalt bestimmt und errechnet, wird der Steuereinheit zugeführt und am Display am Bedienungsterminal angezeigt.
Ein einziges Kabel verbindet die Steuerzentrale mit dem Bedienungsterminal. Der Vorteil liegt in einer einfachen und schnellen Montage.
Technische Eigenschaften
- Versorgungsspannung: 9-18V Gleichstrom
- Anzeige Druck: 3½ stellig
- Anzeige Inhalt: 4 stellig
- Schnittstelle: RS485
- Ausgänge: Ventile +/-12V
- Stellmotor: +/- 12V statisch mit Überlastschutz
- Anschluß: alle Anschlüsse steckbar
- Bedienungsterminal: spritz- und wasserfest IP64
- Steuereinheit: spritz- und wasserfest IP64
- Inhaltsmesssonde: Anschluß spritz- und wasserfest IP64
- Abmessungen SPG01: 105x120x89 BxHxT
- Abmessungen SPG02: 182x180x90 BxHxT
- Arbeitstemperatur: -20/+80°C
- EU-Norm geprüft
Art.-Nr.: 52-52-15
