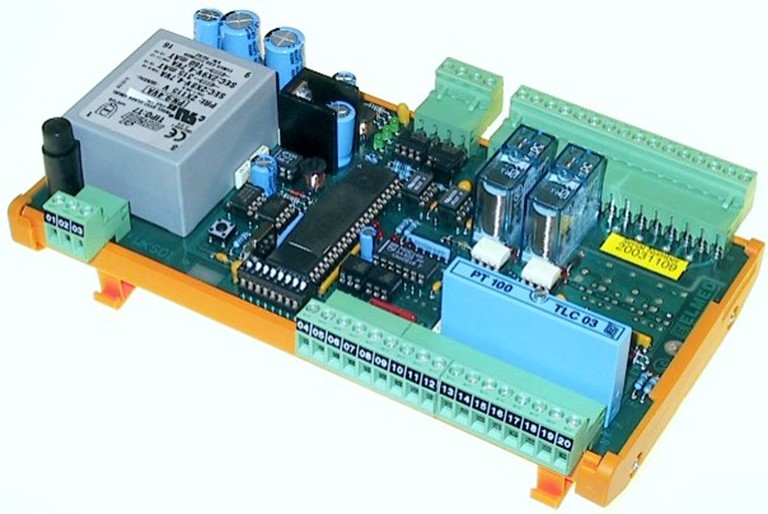

Das Modul WKS01 wird, in Verbindung mit einer Sonde PT100, zur Regelung und Steuerung von Weintank-Temperaturen verwendet. Mit Hilfe eines PT100-Sensors wird die Tanktemperatur erfasst und dem Regelkreis zugeführt. Bei Unter- oder Überschreiten der gewünschten Temperatur regelt ein externer Stellmotor die Temperatur. Die Position des Stellmotors für Auf und Zu werden über potenzialfreie Digitalsignale eingelesen und angezeigt.
Die gesamten, eingelesenen Daten werden mit Hilfe einer RS422-Schnittstelle einem PC zur Anzeige und Auswertung zugeführt. Durch die Adressierung einzelner Module können bis zu 40 Einheiten auf dem bestehenden BUS-System angeschlossen werden. Das Eingangsmodul für die PT100-Sonde ist in Hybridtechnik angefertigt und besitzt daher eine hohe Stabilität. Das Modul ist auf eine Tragschiene aufschnappbar.
Technische Eigenschaften
- Betriebsspannung: 220V AC
- Temperatureingänge: 2 Sonden PT100
- Temperaturbereich: -100 bis + 100°C
- Meßgenauigkeit: 0,1°C
- PT100-Anschluß: 4 Leiter—System
- Relaisausgänge: 2 Relais zu je 2 Schließer—8Amp.
- Relaisausgänge: 4 Relais zu je 1 Schließer—6 Amp.
- Digitaleingänge: 4 Optokoppler 20mA
- Übertragungsprotokoll: RS422
- Anzahl der Module: 40 Module auf RS422
- Analogeingänge: 2 Kanäle -5 bis +5V analog
- Temperaturbereich: -20 bis +80°C
- Montage: Tragschiene DIN NS32 oder NS35
- Gehäuseabmessung: 205×111×70mm L×T×H
- Gewicht: 400 Gramm
- EU-Norm: CE geprüft
Art.-Nr.: 46-46-58
