La nuova sonda di livello è stata appositamente sviluppata per essere collegata alle centraline di comando di altri produttori.

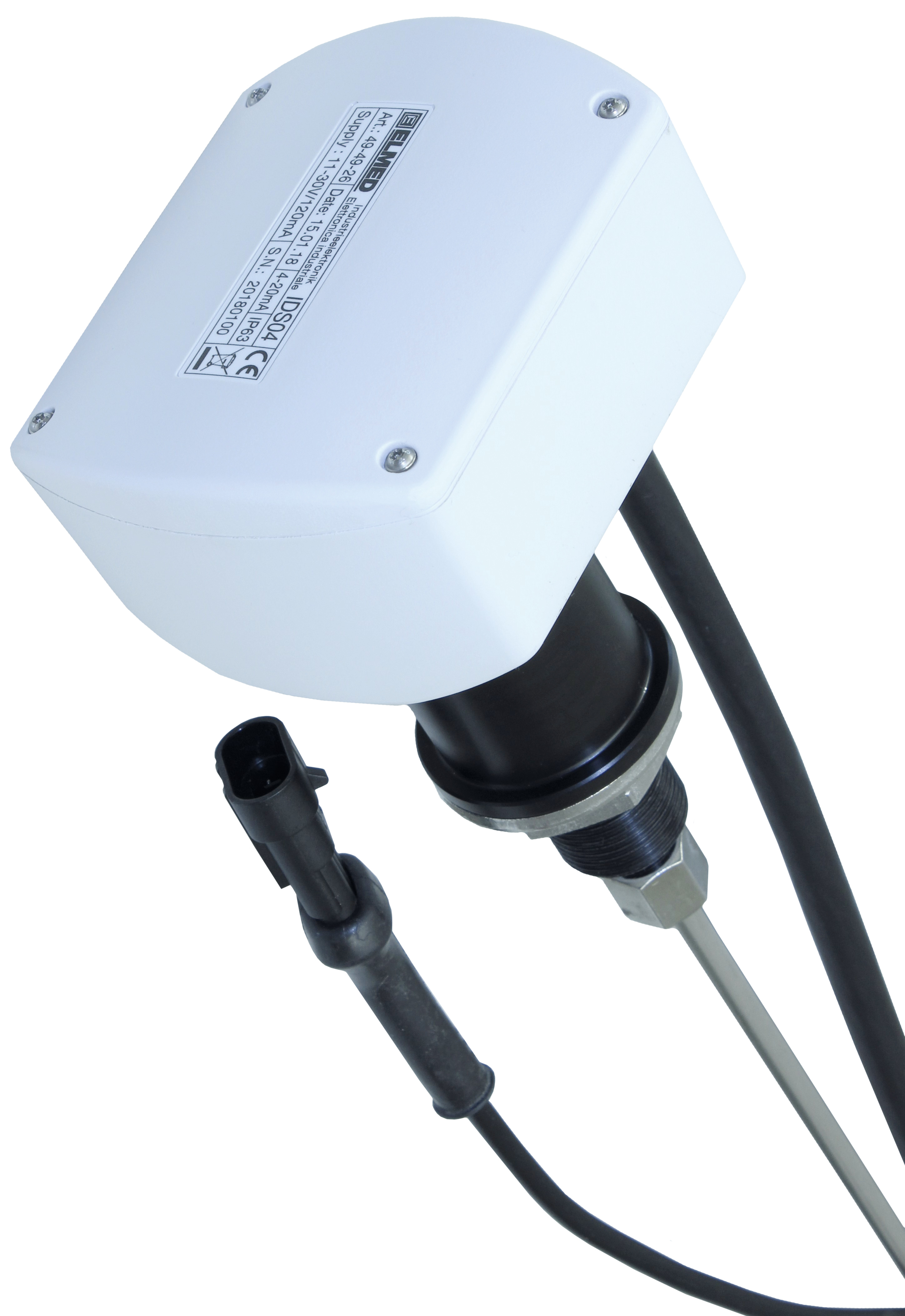

La sonda di livello IDS04 è stata progettata per poter determinare il contenuto delle cisterne di atomizzatori.
In primo luogo abbiamo dedicato maggior attenzione alla selezione del sensore. Per garantire una maggiore longevità, il sensore è stato isolato dal liquido presente nella cisterna. L’elevata risoluzione del sensore digitale consente al µcontroller integrato di acquisire il livello della cisterna con accuratezza.
Il montaggio richiede di posizionare la sonda nella parte superiore del serbatoio, facendo scendere il tubicino di misurazione fino al fondo della cisterna.
La sonda non richiede manutenzione e può essere installata su qualsiasi cisterna anche in un secondo momento.
Il segnale di uscita è stato concepito in modo da essere compatibile con le centraline di comando comunemente reperibili in commercio ed è disponibile con uscita in corrente o in tensione.
Il collegamento alla centralina è realizzato con un sistema a 3 fili con segnale in corrente 4 - 20 mA o in tensione da 0 - 5 V.
Dati tecnici
- Alimentazione: 11 – 30 V DC
- Assorbimento di corrente: max 120 mA
- Grado di protezione: IP63
- Segnale di uscita: 4 – 20 mA oppure 0 - 5 V
- Connettore AMP Superseal 1,5 3 poli, lunghezza = 0,5 m
- Dimensione contenitore sonda: 105 x 90 x 60 mm
- Distanza contenitore - cisterna: 55 mm
- Foro di montaggio della sonda: ø 28 mm
- Fissaggio mediante dado in acciaio inox ¾“ G
- Tubo di misura sonda - cisterna: lunghezza 1,2 m, ø 8 mm, estraibile
- Cavo di collegamento sonda a 4 poli lunghezza 2,5 m
- Cavo di connessione da sonda a scatola di derivazione lunghezza 1,5 m
