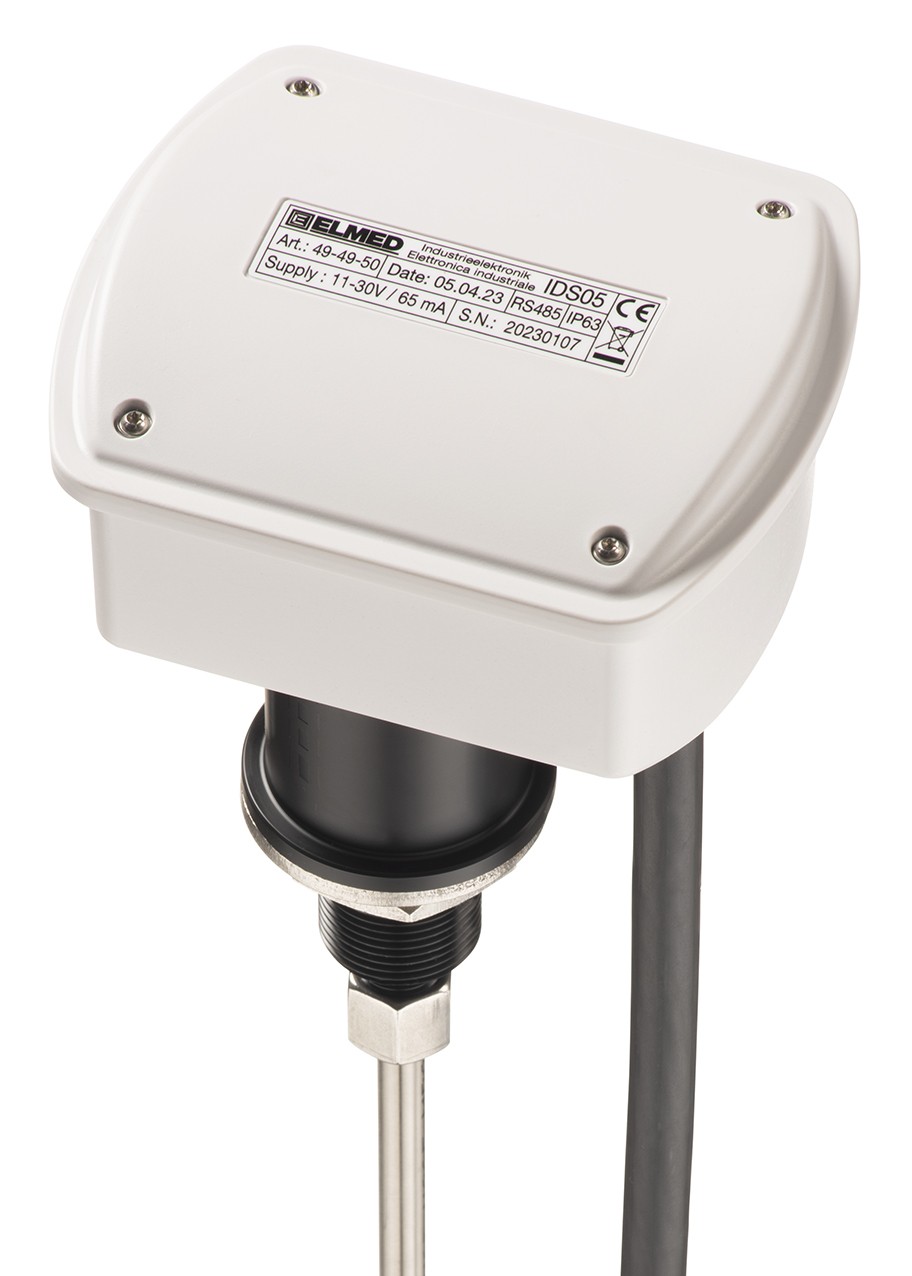

La sonda di livello IDS è stata progettata per poter determinare il contenuto delle cisterne di atomizzatori. I due modelli IDS03 e IDS05 hanno la predisposizione per il collegamento alle centraline di comando ELMED, quali SPG10 oppure SPGTab.
In primo luogo abbiamo dedicato maggior attenzione alla selezione del sensore. Per garantire una maggiore longevità, il sensore è stato isolato dal liquido presente nella cisterna. L’elevata risoluzione del sensore digitale consente al µcontroller integrato di acquisire il livello della cisterna con accuratezza.
Il montaggio richiede di posizionare la sonda nella parte superiore del serbatoio, facendo scendere il tubicino di misurazione fino al fondo della cisterna.
La sonda non richiede manutenzione e può essere installata su qualsiasi cisterna anche in un secondo momento.
Il collegamento alla centralina elettronica avviene tramite cavo utilizzando un’interfaccia di tipo RS485.
Dati tecnici
- Alimentazione: 11 – 30 V
- Assorbimento di corrente: 120 mA
- Grado di protezione: IP63
- Interfaccia: RS485
- Dimensioni contenitore sonda: 105 x 90 x 60 mm
- Distanza contenitore - cisterna: 55 mm
- Foro di montaggio della sonda: ø 28 mm
- Fissaggio: mediante dado in acciaio inox ¾“ G
- Tubo di misura sonda - cisterna: lunghezza 1,2 m, ø 8 mm, estraibile
- Cavo di collegamento sonda: 4 poli lunghezza 2,5 m
|
modello |
RS485 |
codice |
|
IDS-03 |
19.200 Baud |
49·49·18 |
|
IDS-05 |
115.200 Baud |
49·49·50 |
