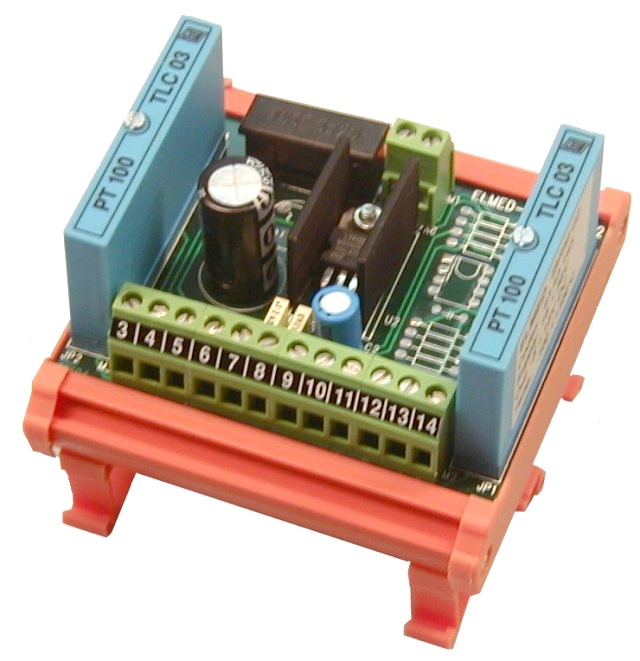

Il modulo IBRM02 permette la conversione di due valori di temperatura rilevati tramite sonde PT100, in altrettanti rispettivi valori di tensione. La curva di risposta del segnale viene linearizzata tramite moduli ibridi (TLC05) permettendo un interfacciamento molto semplice. Il modulo è fornibile in vari range di temperatura ai quali corrispondono stessi valori di tensione di uscita consentendo una intercambiabilità fra gli stessi. Per l’alimentazione del modulo è necessaria una sola alimentazione anche non stabilizzata. Il modulo è alloggiato in un contenitore plastico montabile su guida DIN. Le applicazioni tipiche di questo modulo riguardano l’ambito industriale o civile ove si richide la misura della temperatura in modo preciso e la relativa trasformazione lineare in grandezza elettrica.
Caratteristiche tecniche
- Tensione di alimentazione:vedi tabella
- Assorbimento di corrente: 40 mA
- Sonde collegabili: 2 x PT100
- Collegamento sonde PT100: 2, 3 o 4 collegamenti
- Range di temperatura: vedi tabella
- Segnale di uscita: vedi tabella
- Modulo di conversione: TLC05 su zoccolo
- Temperatura di funzionamento: -20 ÷ +80°C
- Collegamenti: Morsetti a vite fino a 1,5mm²
- Montaggio: Guida DIN NS32 o NS35
- Dimensioni LxTxH: 83,5x87x69 mm
|
Alimentazione |
Range temperatura |
Tensione d' uscita |
Codice |
|
18÷36V AC |
-10 ÷ +10°C |
-5 ÷ +5V |
43-43-124 |
|
18÷36V AC |
-100 ÷ +100°C |
-5 ÷ +5V |
43-43-125 |
|
18÷36V AC |
-400 ÷ +400°C |
-5 ÷ +5V |
43-43-126 |
|
18÷36V DC |
-10 ÷ +10°C |
-5 ÷ +5V |
43-43-142 |
|
18÷36V DC |
-100 ÷ +100°C |
-5 ÷ +5V |
43-43-143 |
|
18÷36V DC |
-400 ÷ +400°C |
-5 ÷ +5V |
43-43-144 |
|
18÷36V AC |
-10 ÷ +10°C |
0 ÷ 10V |
43-43-136 |
|
18÷36V AC |
-100 ÷ +100°C |
0 ÷ 10V |
43-43-137 |
|
18÷36V AC |
-400 ÷ +400°C |
0 ÷ 10V |
43-43-138 |
|
18÷36V DC |
-10 ÷ +10°C |
0 ÷ 10V |
43-43-145 |
|
18÷36V DC |
-100 ÷ +100°C |
0 ÷ 10V |
43-43-146 |
|
18÷36V DC |
-400 ÷ +400°C |
0 ÷ 10V |
43-43-147 |
