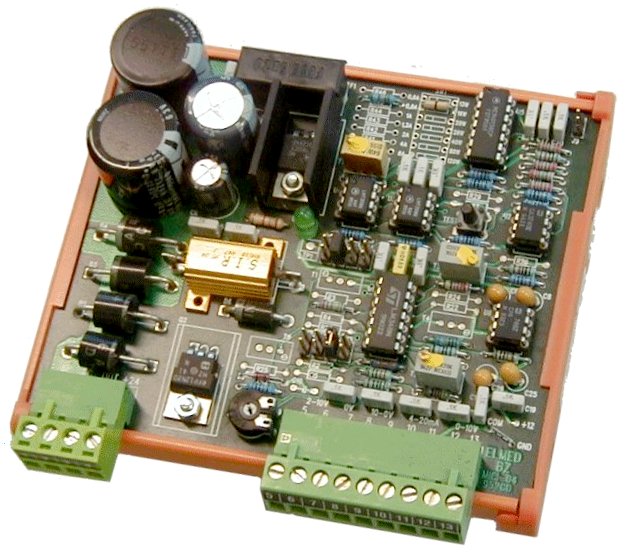

La scheda MICI 04 consente il controllo completo delle valvole regolatrici idrauliche con solenoide funzionanti a 24V DC. Il controllo della posizione della valvola avviene variando, tramite tecnica PWM, la tensione di alimentazione di queste. Per il controllo del segnale di uscita sono disponibili diversi tipi di ingressi di segnale limitati internamente. Tramite l’ausilio di un DIP-SWITCH è inoltre possibile programmare la potenza del solenoide della valvola. L’alimentazione della scheda è 24 V AC-DC. L’unità è alloggiata in un contenitore con agganci per guide DIN. Le applicazioni tipiche di tale scheda sono il controllo della posizione delle valvole miscelatrici negli impianti di riscaldamento, condizionamento e trattamento fluidi.
Caratteristiche tecniche
- Tensione di lavoro: 24 V AC
- Segnale di uscita: programmabile da 0 ÷ 10V o da 4 ÷ 20mA
- Potenza di uscita: programmabile 13W ÷ 80W
- Tipo di regolazione: PWM 1 KHz
- Collegamenti: Morsetto a vite 1,5mm²
- Temperatura di lavoro: -20 ÷ 80°C
- Fusibile esterno: 6 Amp. per E-VALV.
- Montaggio: Guida NS32 o NS35
- Dimensioni LxHxP: 123x104x66.5mm
Programmabile:
Segnale ingresso 2 ÷ 10 V: Segnale Elettro-Valvola 0 ÷ 24V
Segnale ingresso 0 ÷ 10 V: Segnale Elettro-Valvola 0 ÷ 24V
Segnale ingresso 10 ÷ 0 V: Segnale Elettro-Valvola 0 ÷ 24V
Segnale ingresso 4 ÷ 20mA: Segnale Elettro-Valvola 0 ÷ 24V
Segnale ingresso 2 ÷ 10 V: Segnale Elettro-Valvola 24 ÷ 0 V
Potenza di uscita: 13W,16W, 20W, 26W, 40W, 80W
CODEX: 43-43-66
