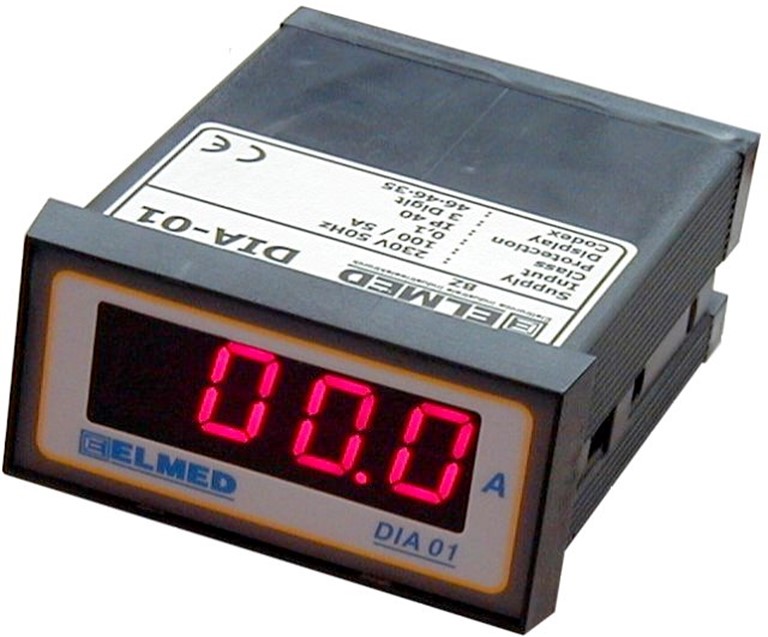

L´apparecchiatura precisa DIA-01 serve per misurare le correnti in Ampere con alta risoluzione. Un converter di corrente trasforma la corrente di 0-5Amp. in una tensione proporzionale. La curva caratteristica di trasformazione della misura é linearizzata. Possono essere usati vari campi di corrente.
Caratteristiche tecniche
- Alimentazione: 230V AC 50Hz
- Converter: _ _ _/5
- Pannello anteriore: filtro rosso con policarbonato
- Display: rosso 13mm alta luminosita´ 3,5 cifre
- Campo di misura: 0 - 1000 Amp.
- Linea: lineare
- Precisione di misura: 1 Digit
- Temperatura di lavoro: -20 fino +80°C
- Contenitore PVC: Noryl UL94-V-D autoestinguente
- Grado di protezione: IP40
- Collegamento: morsetti a vite fino a 1,5mm²
- Dimensioni contenitore: 72x36x81mm LxAxP
- Dimensioni per il montaggio: 67x32,5x72mm LxAxP
- Montaggio: per quadri elettrici
- Peso: 200 grammi
|
Alimentazione |
campo di misura |
Display |
Codice |
|
220 V |
100 A |
3 |
46-46-22 |
|
220 V |
250 A |
3 |
46-46-23 |
|
220 V |
500 A |
3 |
46-46-24 |
|
220 V |
1000 A |
3 |
46-46-25 |
|
24 V |
100 A |
3 |
46-46-26 |
|
24 V |
250 A |
3 |
46-46-27 |
|
24 V |
500 A |
3 |
46-46-28 |
|
24 V |
1000 A |
3 |
46-46-29 |
|
220 V |
100 A |
3½ |
46-46-49 |
