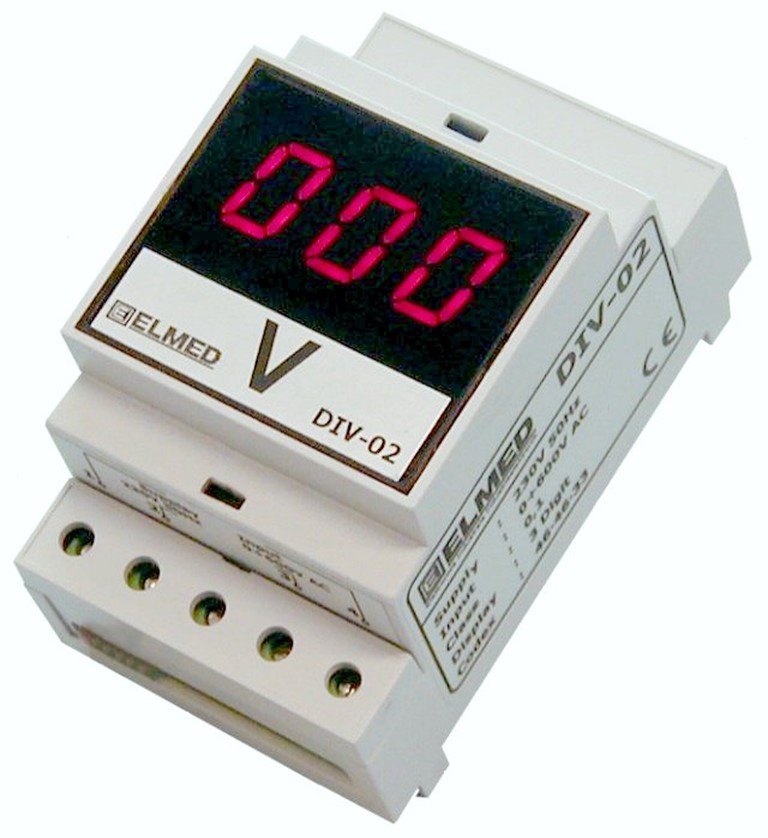

Il modulo ad alta precisione DIV-02 serve alla misurazione ed alla visualizzazione di una tensione alternata. Il segnale d´ingresso da 0-600V viene radrizzato e linearizzato all´interno, mentre il segnale di uscita proporzionale viene elaborato tramite un converter A/D e visualizzato sul display. Il modulo puo´ essere montato su una guida. Il campo di applicazione si trova nell´installazione e nei quadri elettrici.
Caratteristiche tecniche
- Alimentazione: 230VA-50 Hz
- Tensione di ingresso: 0-600 V AC
- Pannello anteriore: filtro rosso con polycarbonato
- Display: rosso 13mm alta luminosita´ 3cifre
- Range: 0-600 V AC
- Linea: linearizzato
- Precisione di misura: 0,1 Digit
- Temperatura di lavoro: -20 fino + 50°C
- Contenitore: NORYL UL94V-0 autoestinguente
- Grado di protezione: IP20
- Collegamento: morsetti a vite 1,5-2,5mm
- Dimensioni: 3 moduli 53x90x58 BxTxH
- Montaggio: Guida DIN NS32 o NS35
- Peso: 200 grammi
- Norma EU: certificato
CODICE: 46-46-33/34
|
Alimentazione |
campo di misura |
Codice |
|
220V AC |
0-100 V |
46-46-46 |
|
220V AC |
0-600 V |
46-46-33 |
|
24V AC-DC |
0-100 V |
46-46-47 |
|
24V AC-DC |
0-600 V |
46-46-34 |
